Umspulgerät

© by "Oldman"

Ein paar einführende Worte:
Wieder einmal hat "Das Hirn", wie er inzwischen genannt wird, unser Freund Oldmann, ein nettes kleines Hilfsgerät ersonnen und gebastelt. Wenn er die Fotos schickt, werde ich diese auch einstellen. Hier und jetzt die Bauanleitung mit den dazugehörigen Bildern.

Hierfür wird benötigt:
Material:
2 Leerspulen
2 Kugelknöpfe - als Kurbelgriff
2 lange Schrauben - Durchmesser und Länge richten sich nach den Leerspulen
6 Unterlegscheiben
2 leichte Druckfedern (müssen aber nicht sein)2 Flügelschrauben.
2 kleine Schrauben (Senkkopf) zum Befestigen) der Kugelgriffe
2 kleine Spaxschrauben zum befestigen des Klapprollenhalters
1 Klapprollenhalter
1 Holzsockel 600mm x 80 mm x 60 mm
2 Holzaufnahmeböcke 100mm x 150 mm x20mm
4 Holzdübel 8mm Durchmesser

Werkzeug. .
Bohrmaschine
diverse Bohrer
Stichsäge
Schraubendreher
Holzleim
Schmirgelpapier

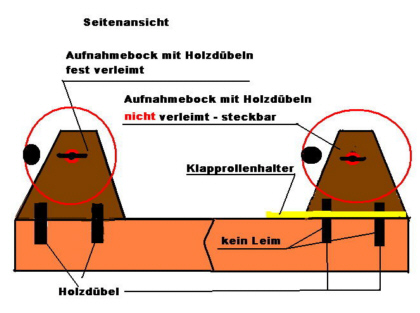

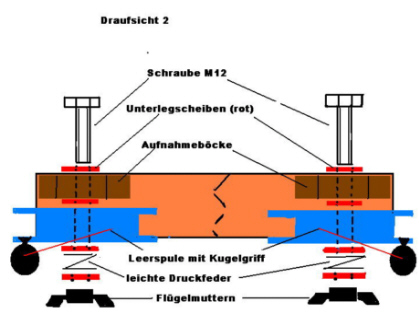

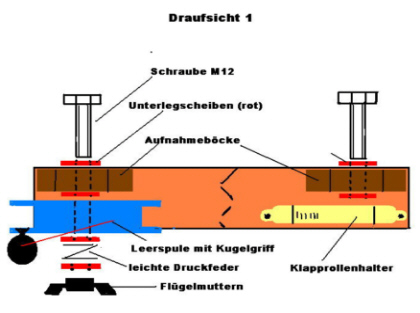

Der Zusammenbau sollte aus den Zeichnungen ersichtlich sein.

Wichtig ist,daß der Aufnahmebock neben dem Klapprollen-halter steckbar ist, damit eine Rolle auf diesen befestigt werden kann.
Die Schrauben stramm durch die Aufnahmeböcke gehen.
